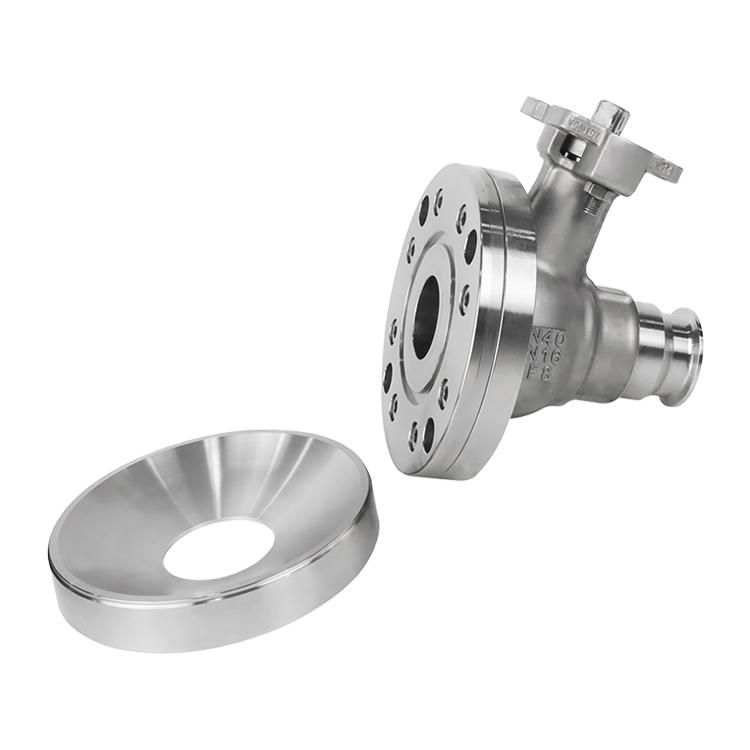

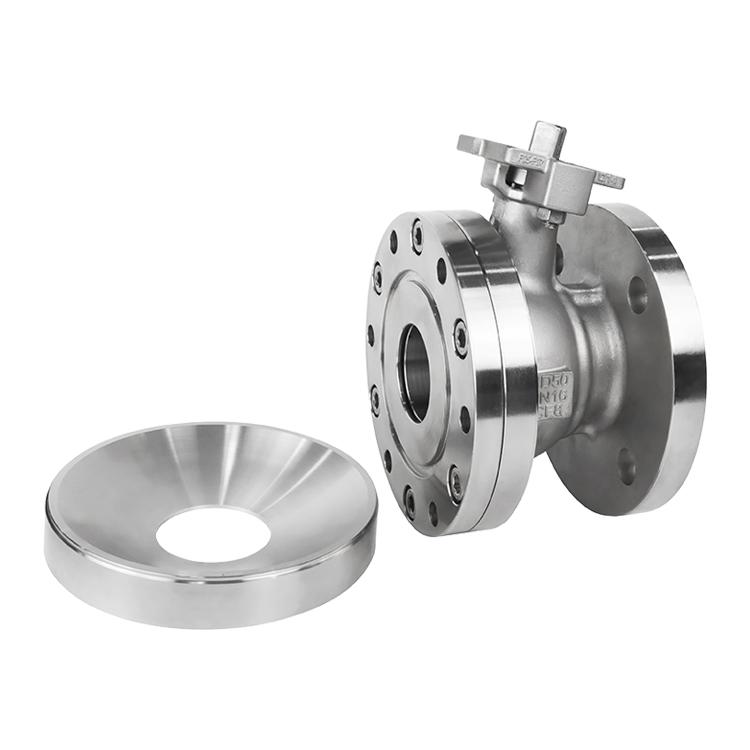

氣動釜底球閥主要由閥體、閥座、球體、閥桿及傳動裝置組成，通過氣動執行裝置驅動球芯旋轉，來達到開關的功能，氣動釜底放料球閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。氣動釜底球閥具有耐腐蝕性能強, 符合衛生等級標準,特適合食品,飲料行業等對衛生要求極高的工況. 適用流體溫度范圍-60~450攝氏度,廣泛使用于化工,食品,醫藥等到行業反應釜底部作放料用。

設計特點

1、斜閥桿：平臺與閥體成為105°傾斜，避免執行器與罐底干涉。

2、平臺：ISO5211標準連接，可直接安裝制動執行裝置。

3、弧形法蘭：弧形焊接法蘭與閥體成三片式結構，便于安裝與維護。

4、球體：球體在90°關閉時，球體與弧形法蘭相接，減少積料。

5、閥座采用MOC碳纖，可應用在介質220℃范圍。

6、閥體內腔精加工，物質流動通暢。

7、平臺帶調節，調動填料密封。

技術參數

1、控制方式：手柄、電動、氣動。

2、氣動執行器：?jiǎn)巫饔茫ǔｉ]）。

3、氣源壓力：0.4-0.7MPA

4、氣動附件 ：電磁閥、限位開關、電氣定位器、手輪離合器、空氣過濾減壓閥。

氣動元件控制用途

1、電磁閥：切換氣源開關動作方向（需提供電壓）。

2、限位開關：反饋閥門開關信號到PLC控制柜。

3、電氣定位器：輸入輸出4-20mA模擬量來控制閥門的開關角度。（必配過濾減壓閥）。

4、手輪離合器：可實現氣動放料球閥現場手動操作。

5、空氣過濾減壓閥：兩聯件，三聯件。有過濾、減壓、潤滑的作用。

6、氣動附件防爆等級：EX dⅡBT4 EX dⅡCT6

7、電 壓：AC220V DC24V
